Bloedvaten

Op deze pagina:

Bloedvaten in de hersenen

Er zijn twee soorten bloedvaten: de slagaderen (ook arteriën /arteria genoemd afgekort a.) en de aderen (ook wel venen /vena genoemd, afgekort v.).



Vanuit de lichaamsslagader (aorta) lopen een aantal grote bloedvaten, arteria naar de hersenen. Slagaders vervoeren zuurstof en voedingstoffen naar de hersenen. De hersenen worden doorbloed via vier slagaders:

  • twee halsslagaders (arteria carotis) aan de voor/zijkant van de hals. Zij voorzien 80% van de hersenen van bloed en daarmee van zuurstof en glucose.
  • twee wervelslagaders /vertebrale slagaders (arteria vertebralis) die aan de achterkant bij de wervels langs naar de hersenen lopen. Zij zorgen voor de overige 20% doorbloeding. De vertebrale slagaders voorzien het bovenste deel van het ruggenmerg, de hersenstam, de kleine hersenen (het cerebellum) en het achterste deel van de hersenen van bloed.



De twee wervelslagaders vormen samen de basilaire slagader.

De slagaders zijn rood gekleurd op onderstaande afbeelding.

Vanuit de hersenen wordt zuurstofarm bloed teruggevoerd naar het hart. Een bloedvat waarin het bloed in de richting van het hart stroomt wordt ader of vena genoemd, meervoud venae, vaak afgekort met de letter v. De aders zijn blauwgekleurd op onderstaande afbeelding.

De buitenste halsader is de vena jugularis externa en de binnenste halsader is de vena jugularis interna.



Benamingen

Nederlands
Engels Latijn
+ afkorting Name plus abbreviation
Voorste hersenslagaders
(ACA)

Anterior cerebral artery

(ACA)

Arteria cerebri anterior

Middelste hersenslagaders

(ACM)

Middle cerebral artery

(MCA / ACM)

Arteria cerebri media
Achterste hersenslagaders
(ACP)

Posterior cerebral artery

(ACP)

Arteria cerebri posterior
Binnenste halsslagader
(ICA)

Internal carotid artery

(ICA)

Arteria carotis interna

Gemeenschappelijke

halsslagader (CCA)

Common carotid artery
(CCA)
Arteria carotis communis
Basilaire slagader (BA)
Basilar artery (BA) Arteria basilaris
Wervelslagader (VA)
Vertebral artery (VA) Arteria vertebralis
Achterste hersenslagader (PCA) Posterior cerebral artery (PCA)

Arteria cerebri posterior

Achterste verbindingsslagader (PComm) Posterior communicating artery (PComm)

Arteria communicans posterior

Voorste verbindingsslagader (ACOM)

Anterior communicating artery (ACOM)

Arteria communicans anterior


Achterste inferieure cerebellaire slagader

(PICA )

Posterior inferior cerebellar artery (PICA) Arteria cerebelli inferior posterior
Voorste inferieure cerebellaire slagader (AICA) Anterior inferior cerebellar artery (AICA) Arteria cerebellaris anterior inferior
Bovenste cerebellaire slagader (SCA of ACS) Superior cerebellar artery
(SCA)
Arteria cerebelli superior
(ACS)

Binnenste halsader (IJV)
Internal jugular vein (IJV)
Vena jugularis interna

Buitenste halsader (EJV)

External jugular vein (EJV) Vena jugularis externa

Bloedvoorziening van:

 Cerebrum / Grote hersenen

 Voorste hersenslagader (ACA)

 Middelste hersenslagader (ACM)

 Achterste hersenslagader (ACP)

Hersenstam



 Achterste hersenslagader (ACP)

 Basilaire slagader (BA)

 Wervelslagader (VA)
 Bovenste cerebellaire slagader (SCA)

 Voorste inferieure cerebellaire slagader (AICA)
 Achterste inferieure cerebellaire slagader (PICA)
 Voorste ruggenmerg slagader (ASA)



Cerebellum / kleine hersenen



 Bovenste cerebellaire slagader (SCA)

 Voorste inferieure cerebellaire slagader   (AICA)
 Achterste  inferieure cerebellaire slagader (PICA)



 Ruggenmerg

 Voorste ruggenmerg slagader  (ASA)
 Achterste ruggenmerg slagader (ASP)

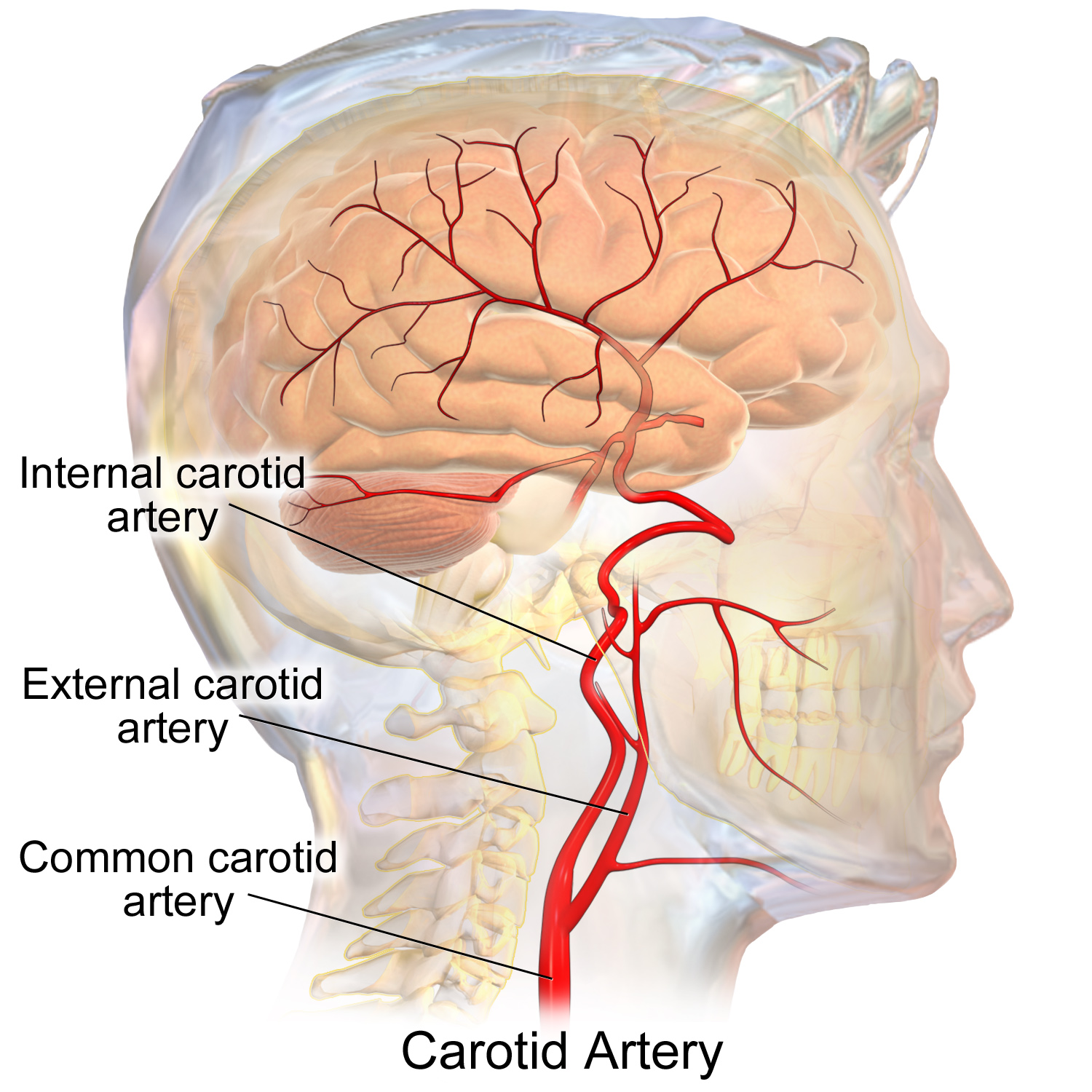

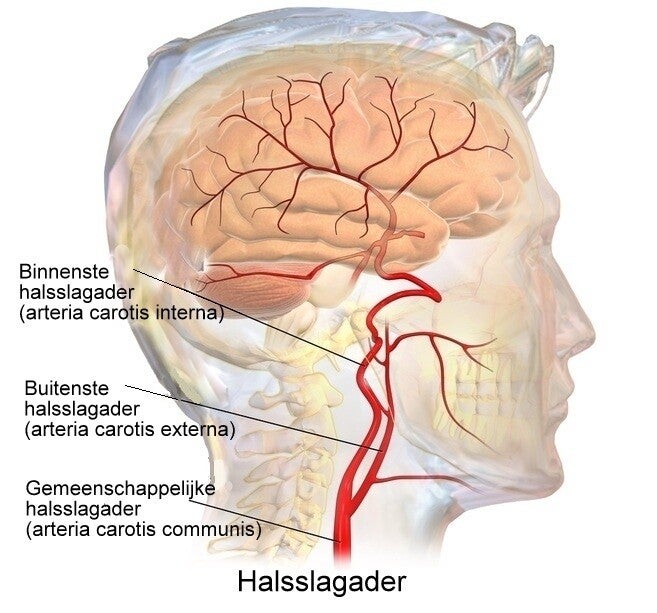

De twee halsslagaders (arteriae carotis) en hun vertakkingen

De gemeenschappelijke halsslagader = Common carotid artery /Arteria carotis communis ontspringt uit de aortaboog of een grote tak daarvan (truncus brachiocephalius).
Deze halsslagader vertakt zich ter hoogte van de kaakhoek in:

  • Binnenste halsslagader / Internal carotid artery /Arteria carotis interna
  • Buitenste halsslagader = External carotid artery / Arteria carotis externa



By BruceBlaus. When using this image in external sources it can be cited as:Blausen.com staff (2014). "Medical gallery of Blausen Medical 2014". WikiJournal of Medicine 1 (2). DOI:10.15347/wjm/2014.010. ISSN 2002-4436. - Own work, CC BY 3.0, https://commons.wikimedia.org/w/index.php?curid=30634275

  • Arteria carotis externa; deze buitenste halsslagader verzorgt de doorbloeding van:
    • schildklier
    • het strottenhoofd
    • de tong
    • het gezicht; de gelaatsspieren.



  • Arteria carotis interna; deze binnenste halsslagader vertakt zich pas bij de schedelbasis en maakt daar een S-bocht, geeft dan een tak af naar het oog en vertakt zich daarna verder in:

    • Arteria cerebri anterior / voorste hersenslagader (ACA) voorziet de beide grote hersenhelften (cerebrale hemisfeer) aan de mediale (binnenzijde bij middellijn van het lichaam) en dorsale (rugzijde van het lichaam) zijden van bloed van de:
      1. voorhoofdskwab = frontaalkwab
      2. wandbeenkwab = pariëtale kwab

De ACA voorziet het hele mediale deel van de hersenen van bloed, dus het gedeelte aan de binnenzijde van het lichaam. De ACA is het minst vaak getroffen door beroertes, en kan derhalve gemakkelijk verkeerd worden gediagnosticeerd.





Doorbloedingsgebied ACA, ACM, ACP

Geel  = Arteria cerebri anterior / voorste hersenslagader (ACA)

Rood = Arteria cerebri media / middelste hersenslagader (ACM)

Blauw = Arteria cerebri posterior / achterste hersenslagader (ACP)

Afbeelding credits: By derivative work: Frank Gaillard (talk)Brain_stem_normal_human.svg: Patrick J. Lynch, medical illustrator - Brain_stem_normal_human.svg, CC BY 2.5, https://commons.wikimedia.org/w/index.php?curid=4873990

By derivative work: Frank Gaillard (talk)Brain_human_sagittal_section.svg: Patrick J. Lynch, medical illustrator - Brain_human_sagittal_section.svg, CC BY 2.5, https://commons.wikimedia.org/w/index.php?curid=4874896

De twee wervelslagaders (arteriae vertebralis /vertebrale slagaders) en hun vertakkingen: Het vertebrobassilaire systeem.



De twee wervelslagaders (vertebrale slagaders /Arteriae vertebralis) ontstaan ​​uit de subclavia-slagader die weer uit de aorta ontspringt.
De linker en rechter wervelslagader komen van onderen af, ter hoogte van het verlengde merg, weer samen in het hoofd om de basilaire slagader (arteria basilaris) te vormen.

BruceBlaus. Blausen.com staff (2014). "Medical gallery of Blausen Medical 2014". WikiJournal of Medicine 1 (2). DOI:10.15347/wjm/2014.010. ISSN 2002-4436. - Own work



  • De vertakkingen van de Arteria basilaris zijn:
    • Arteria spinalis anterior (ASA) voorste ruggenmerg slagader
    • Arteria spinalis posterior (ASP) achterste ruggenmerg slagader
    • Arteria cerebelli superior (SCA)
    • Arteria cerebelli anterior inferior (AICA) Voorste inferieure cerebellaire slagader
    • Arteria cerebelli posterior inferior (PICA) Afsluiting van de PICA resulteert in een lateraal medullair syndroom = Wallenberg syndroom PICA infarct
    • Ramni meningi arteriae vertebralis

      Daarna vertakt de Arteria basilaris zich in de ACP (echter bij 5-25% van de mensen komt de ACP uit de arteria carotis):

Cirkel van Willis

Veel hersenslagaders maken deel uit van een vaatkring van hersenbloedvaten die echt in een cirkel lopen; de cirkel van Willis (ring van Willis). Deze ring of cirkel verbindt de bloedvaten van de linker met de rechterkant en de voorste met de achterste bloedsomloop. De cirkel van Willis ligt in de hersenbasis.

Deze bloedvatcirkel vormt een beveiligingsmechanisme omdat als er in een deel de doorbloeding wegvalt, de andere kant het over kan nemen. Echter bij niet iedereen is deze beveiligingsring goed aangelegd. Ongeveer 30% van de mensen heeft een complete cirkel van Willis.

De bloedvaten die tot de cirkel van Willis behoren zijn:

  • Arteria cerebri posterior (ACP) of achterste hersenslagader
  • Arteria cerebri anterior (ACA) of voorste hersenslagader
  • Arteria cerebri media (ACM) of middelste hersenslagader
  • Arteria communicans anterior (ACOM)voorste gemeenschappelijke (verbindings)hersenslagader
  • Arteria carotis interna binnenste halsslagader
  • Arteria communicans posterior  achterste gemeenschappelijke (verbindings) hersenslagader

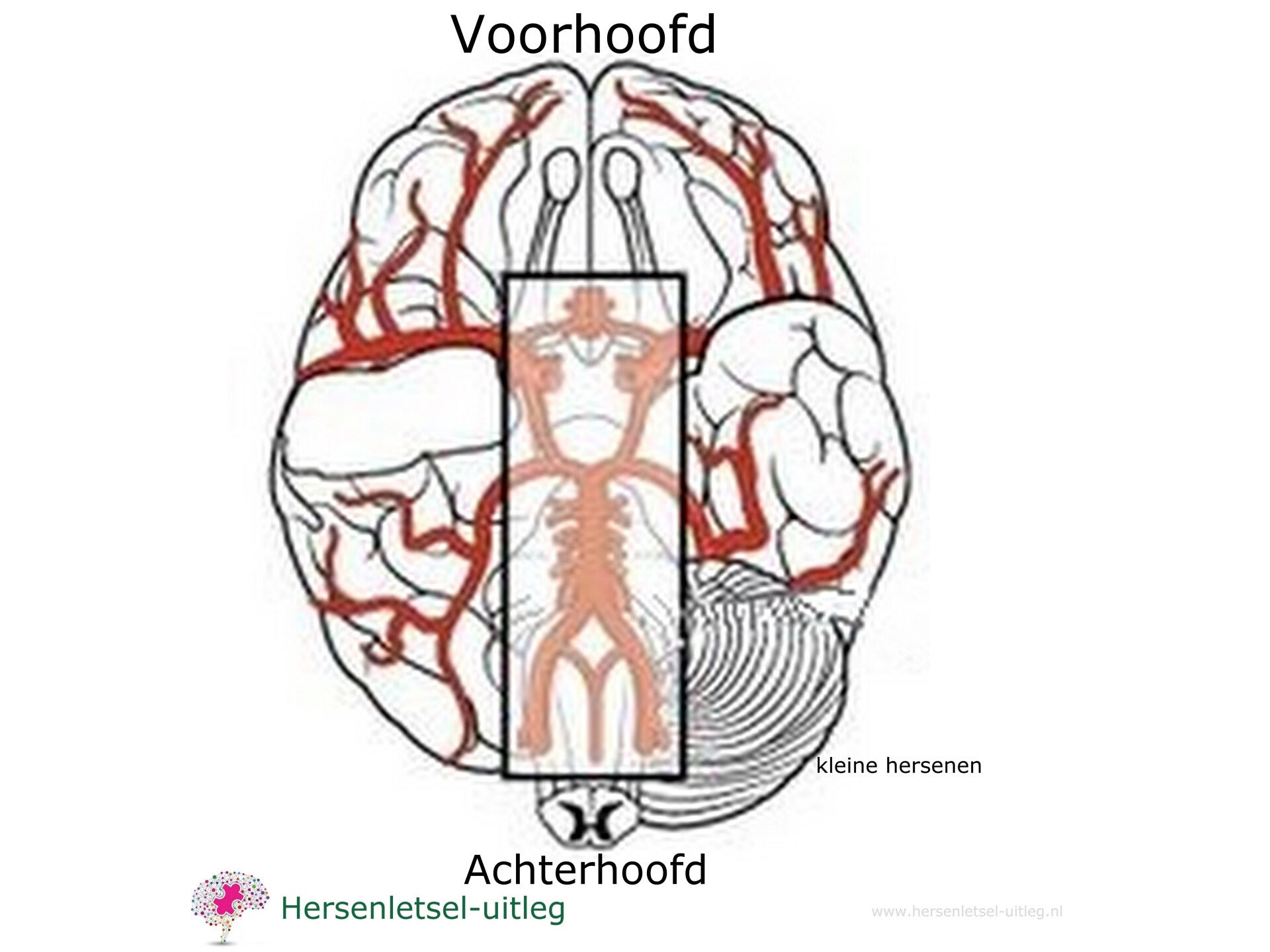

De hersenen van onderaf bezien

De hersenbloedvaten waar we op onderstaande afbeeldingen naar kijken liggen in de besloten ruimte tussen de bodem van de schedelholte en de onderkant van de hersenen.
Op onderstaande afbeelding onderaan is bovenin de cirkel van Willis te zien. De namen zijn óf links óf rechts geschreven maar kunnen beiderzijds gezien worden. Arteria (slagader) wordt afgekort tot A.

Op de bovenste afbeeldingen worden dezelfde weergave getoond maar dan met de hersenen erbij getekend van onderaf gezien. Je herkent het patroon van een "poppetje" met de "benen" als het ware. De cirkel van Willis is eigenlijk een zeshoek van bloedvaten in de basis van het hoofd.

Voorkant bij het voorhoofd

Dr. Johannes Sobotta [Public domain] Hersenen vanaf de onderkant gezien, linkerafbeelding



Hieronder staat dezelfde weergave maar dan zonder de hersenen afgebeeld.

Achterkant bij het achterhoofd

Afbeelding credits: Door Rhcastilhos - File:Gray519.png, Publiek domein, https://commons.wikimedia.org/w/index.php?curid=6187585

De aders van de hersenen, het veneuze stroomgebied

De afvoer van zuurstofarm bloed, van koolstofdioxide, melkzuur en andere afvalstoffen loopt via aders. De aders in de hersenen kennen twee systemen; een dieper en een oppervlakkig systeem.

Dieper systeem:

Het diepere systeem van aders voert zuurstofarm bloed af uit de basale ganglia en structuren die diep in het brein zijn gelegen en komen achter het middenbrein (mesencephalon) samen.



Oppervlakkig:
Er zijn holtes (sinussen) waar de aderen in de hersenen doorheen lopen, die aan de oppervlakte van de hersenen liggen, onder de schedel. Die holtes worden gevormd door de beide lagen van het harde hersenvlies (dura mater):

  • de periostale laag, aan de kant van het bot. Het vormt een geheel met het botvlies van de schedel.
  • de meningeale laag, aan de kant van de hersenen.

Tussen de twee lagen liggen op een aantal plaatsen bloedbanen.


Op verschillende plaatsen maakt de binnenste laag zich los en buigt naar binnen. Zo ontstaan plooien (durale plooien) en ruimtes (durale veneuze sinussen) tussen de binnenste en buitenste laag.

De sinussen monden uit in een kruispunt van aders: confluens sinuum (van con, samen; flŭĕre, vloeien), waar de volgende aders samenvloeien:

  • sinus sagittalis superior
  • sinus rectus
  • sinus occipitalis
  • linker- en rechter sinus transversus

Waarna het zuurstofarme bloed verder stroomt  en uitmondt in de vena jugularis interna (deze loopt in de hals).

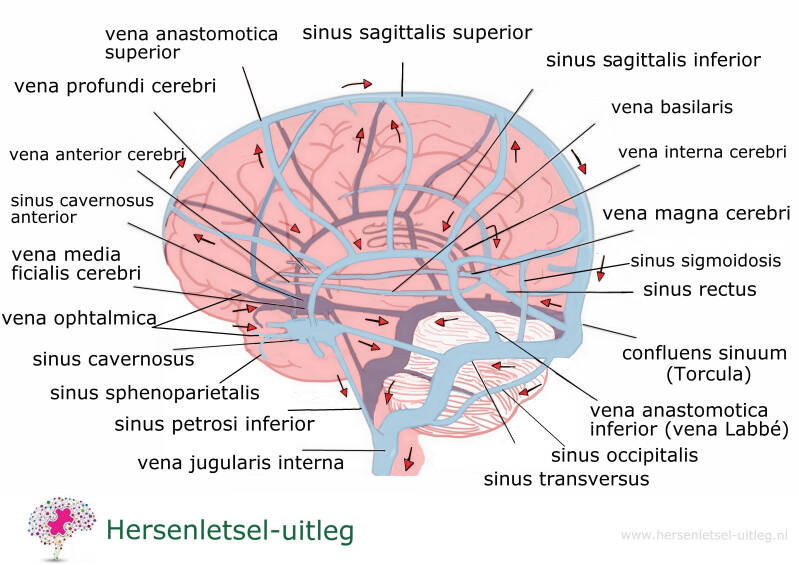

Het oppervlakkige veneuze systeem afgebeeld:

Engelstalig filmpje:

Als je de klachten of uitval weet, kan je zeggen welk bloedvat betrokken was en omgekeerd.

Download hier het schema met mogelijke klachten bij uitval van de specifieke hersenslagader:

PDF Schema van Stroomgebied van de Hersenslagaders en de mogelijke klachten bij uitval
PDF – 246,6 KB 1562 downloads

Klachten bij uitval: Arteria carotis interna = binnenste halsslagader

Mogeljke klachten:

Klachten bij uitval: Arteriae vertebralis = wervelslagaders / Vertebrobasilair stroomgebied

Stroomgebied:
kleine hersenen en hersenstam

Mogelijke gevolgen:

  • Parese in één of beide lichaamshelften (Krachtsverlies of gedeeltelijke verlamming)
  • Sensibiliteitsstoornis (gevoelsverlies) in één of beide lichaamshelften
  • Homonieme hemianopsie (gezichtsvelduitval)
  • Combinaties van:

    • vertigo (duizeligheid)
    • dysartrie (moeite met articuleren)
    • diplopie (dubbelzien)
    • dysfagie (moeite met slikken slikstoornis)
    • dysfonie (verandering in stem)
    • ataxie (coördinatiestoornis)
    • balansstoornis
    • misselijkheid (nausea)
    • nystagmus (wiebelende ogen)

Klachten bij uitval: Arteria cerebri media (ACM) = middelste hersenslagader

Stroomgebied:
Zijkant van voorhoofdskwab/frontaalkwab
Wandbeenkwab/pariëtaalkwab
Schors (cortex) van de slaapkwab/ temporaalkwab.

Mogelijke gevolgen:

  • Hemiplegie (verlamming) van de contralaterale zijde, met invloed op het onderste deel van het gezicht, de arm en de hand, terwijl het been grotendeels gespaard wordt.
  • Contralateraal (tegenovergesteld) sensorische uitval in dezelfde gebieden.
  • Contralaterale homonieme hemianopsie-gezichtsveldstoornissen, die in beide ogen dezelfde helft van het gezichtsveld beïnvloeden.
  • Te lage spierspanning in het begin

  • Spasticiteit.

In het algemeen:

Klachten bij uitval: Arteria cerebri anterior (ACA) = voorste hersenslagader

Stroomgebied:
Voorhoofdskwab = frontaalkwab

Wandbeenkwab = pariëtale kwab

Mogelijke gevolgen:

Klachten bij uitval: Arteria basilaris = Basilaire slagader

Stroomgebied:
Hersenstam
Achterhoofdskwab /Occipitaalkwab

Kleine hersenen/ Cerebellum

Mogelijke gevolgen:

Klachten bij uitval: Arteria posterior communicans

Stroomgebied:
Mediaal oppervlak van de thalamus en de wanden van de derde ventrikel.
Zie https://www.hersenletsel-uitleg.nl/gevolgen-per-hersengebied/thalamus



Klachten bij uitval: PICA Arteria cerebelli posterior inferior

Stroomgebied:
Cerebellum (kleine hersenen), plexus chorioides van de vierde ventrikel en het dorsolaterale deel van de medulla oblongata (verlengde merg).

Mogelijke klachten:

  • Misselijkheid (nausea)
  • Heen en weer wiebelende ogen (nystagmus): door aantasting vestibulaire kernen.
  • Aan dezelfde kant van het letsel (ipsilaterale) halfzijdige coördinatieproblemen (hemi-ataxie).
  • Aan dezelfde kant van het letsel (ipsilateraal) Horner syndroom:
  •  --miose (samengetrokken pupil)
  •  --ptose (afhangen van het bovenste ooglid)

Klachten bij uitval: Arteria cerebri posterior (ACP) = achterste hersenslagader

Stroomgebied:
Achterhoofdskwab /Occipitaal kwab
Rugzijde /dorsale zijde slaapkwab/ temporaalkwab

Mogelijke klachten:

Doorbloeding van de schedel:

De benige schedel krijgt het bloed niet van een van de vier hersenslagaders maar van de middelste meningeale slagader.


Doorbloeding van de hoofdhuid:

De hoofdhuid krijgt  het bloed van de achterste auriculaire slagader (bij het oor), occipitale slagader (bij het achterhoofd) en van de oppervlakkige temporale slagaders (bij de slapen). Daarnaast krijgt de hoofdhuid bloed van de twee takken van de interne halsslagader, supra-orbitaal en supratrochlear.

Infofilmpje (Engelstalig)

Klik op het tandwieltje onder de film. Selecteer Automatisch vertalen. Selecteer Nederlands.

Download

PDF Schema Van Stroomgebied van Hersenslagaders en mogelijke klachten bij uitval
PDF – 246,6 KB 609 downloads
Blood Supply Of Brain
PDF – 1,6 MB 1738 downloads
Clinical Consequences
PDF – 1,9 MB 1590 downloads

Bronnen



  • Adams RD, Victor M, Ropper AH. Cerebrovascular Disease. In: Adams RD, Victor M, Ropper AH, editors. Principles of Neurology. New York: McGraw-Hill, Health Professions Division, 1997: 777-873.
  • Bogousslavsky J, Regli F. Anterior cerebral artery territory infarction in the Lausanne Stroke Registry. Clinical and etiologic patterns. Arch Neurol 1990; 47(2):144-150

  • Bastiaanssen, C.A. & Jochems, A.A.F. (1998). Anatomie en fysiologie (4de druk). Houten: Bohn Stafleu Van Loghum.

  • Campbell A, Brown A, Schildroth C, et al. The relationship between neuropsychological measures and self-care skills in patients with cerebrovascular lesion. J Natl Med Assoc 1991; 83: 321-324.Crossman AR, Neary D. Neuroanatomy: an illustrated colour text (2ndEd). Churchill Livingston, Harcourt Publishers Limited, London, England 2000.

  • His (1895). Die anatomische Nomenclatur. Nomina Anatomica. Der von der Anatomischen Gesellschaft auf ihrer IX. Versammlung in Basel angenommenen Namen. Leipzig: Verlag von Veit & Comp.

  • Kessels, R., Eling, P., Ponds, R., Spikman, J. & Zandvoort, M. van (Red.) (2012). Klinische neuropsychologie. Amsterdam: Uitgeverij Boom.

  • Kiernan JA. Blood Supply of the Central Nervous System. In: Kiernan JA, editor. Barr's The human nervous system: an anatomical viewpoint. Philadelphia: Lippincott-Raven, 1998: 439-455

  • Federative Committee on Anatomical Terminology (FCAT) (1998). Terminologia Anatomica. Stuttgart: Thieme

  • Wolters, E.C. & Groenenwegen, H.J. (1996). Neurologie. Structuur, functie en dysfunctie van het zenuwstelsel. Houten/Diegem: Bohn Stafleu Van Loghum.
